Введение

Экспертиза плотин, дамб и иных гидротехнических сооружений выступает не просто как регламентная процедура, а как фундаментальный научно-методический процесс, интегрирующий достижения гидравлики, геомеханики, материаловедения, метрологии и системного анализа. 📊 Данное руководство представляет собой систематизированное изложение методологических принципов, алгоритмов обследования, интерпретации результатов и принятия управленческих решений, основанных на данных экспертизы. Мы рассмотрим весь спектр задач — от первичного визуального осмотра до сложных численных моделей, от нормативных требований до инновационных технологий неразрушающего контроля, а также разберем реальные кейсы, демонстрирующие эффективность профессионального подхода.

Раздел 1: Системный анализ объектов экспертизы — классификация, структурные схемы и уязвимости

Прежде чем приступить к инструментальным измерениям, эксперт обязан построить концептуальную модель сооружения как элемента геотехнической системы «основание — тело — водоподпорный фронт — нижний бьеф». 🧩 Любое ГТС представляет собой сложную иерархию подсистем: верхнее строение (гребень, парапет), водосливной фронт, водоприемники и водоводы, дренажные устройства, противофильтрационные элементы (глинистое ядро, экран, понур, шпунтовый ряд), а также системы контрольно-измерительной аппаратуры (КИА).

С точки зрения механики разрушения, наиболее критичными зонами являются:

• Сопряжения разнородных материалов (бетон-грунт, скала-насыпь), где возникают концентраторы напряжений.
  • Зоны переменного уровня воды, подверженные попеременному замораживанию-оттаиванию и воздействию биологического обрастания.
  • Подошва сооружения, где фильтрационный поток создает взвешивающее давление и может вызвать суффозию основания.

Понимание этой системной уязвимости определяет маршрут и детализацию полевого обследования. Качественная экспертиза плотин, дамб и иных гидротехнических сооружений всегда начинается с построения такой структурно-функциональной схемы, которая затем используется как базис для планирования всех видов работ — от отбора проб до расстановки датчиков мониторинга. 🗺️

Раздел 2: Нормативно-техническая база — эволюция требований и современные стандарты

Правовое и нормативное регулирование в области безопасности ГТС в Российской Федерации формировалось на протяжении десятилетий и сегодня представляет собой стройную, хотя и динамично меняющуюся систему. Базовым актом остается Федеральный закон №117-ФЗ «О безопасности гидротехнических сооружений», который устанавливает принципы непрерывности контроля, ответственности собственника и обязательности декларирования. 📜

Однако содержательное наполнение экспертной деятельности определяется сводами правил, национальными стандартами (ГОСТ Р) и отраслевыми методическими указаниями. Ключевые документы, на которые опирается эксперт:

1. СП 58.13330.2019 «Гидротехнические сооружения. Основные положения» — устанавливает общие требования к проектированию, строительству и эксплуатации.
2. СП 80.13330.2016 «Гидротехнические сооружения речные» — регламентирует расчеты фильтрации, устойчивости и прочности для речных гидроузлов.
3. СП 101.13330.2017 «Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения».
4. Руководство по определению класса ГТС, утвержденное приказом Минстроя России.

Особого внимания заслуживают изменения, внесенные в 2024 году. С 1 сентября введена обязательная аттестация экспертов Ростехнадзором, что повышает планку профессиональных требований. Кроме того, проектные документы для ГТС III класса теперь подлежат государственной экспертизе на федеральном уровне — мера, принятая после трагических событий в Орске, чтобы исключить региональные конфликты интересов. Эти новации напрямую влияют на методику проведения экспертизы, требуя от исполнителя не только технической грамотности, но и актуального знания процедур согласования. 📌

Раздел 3: Классификационные признаки и дифференциация объема экспертизы по классам ответственности

Объем и глубина экспертного исследования прямо пропорциональны классу ответственности сооружения, который определяет масштаб социальных, экономических и экологических последствий гипотетической аварии. Согласно действующим нормам, выделяют четыре класса:

• Класс I (особо высокий риск):Крупнейшие плотины высотой более 100 м, расположенные выше крупных городов. Экспертиза проводится ежегодно с применением всего спектра методов, включая сейсмомониторинг и спутниковую интерферометрию.
  • Класс II (высокий риск): Плотины высотой от 40 до 100 м или сооружения, авария на которых угрожает региональной инфраструктуре. Экспертиза проводится не реже одного раза в 3 года в рамках преддекларационного обследования.
  • Класс III (средний риск): Дамбы обвалования и плотины малых водохранилищ, защищающие населенные пункты до 50 тыс. человек. Именно для этого класса введена федеральная экспертиза проектов, а обследования должны быть особенно тщательными.
  • Класс IV (низкий риск): Сельскохозяйственные пруды, мелкие запруды, экспертиза которых может быть упрощенной, но обязательной для оформления декларации.

Эксперт обязан точно определить класс объекта еще на этапе планирования работ, так как от этого зависят не только методы, но и стоимость, сроки и состав итогового заключения. Следует подчеркнуть, что даже для IV класса экспертиза плотин, дамб и иных гидротехнических сооружений не может быть формальной, поскольку прорыв даже небольшой плотины на реке с интенсивным хозяйственным использованием может нанести значительный ущерб. 🛑

Раздел 4: Методологический алгоритм проведения экспертизы — пошаговая схема

Научно обоснованная методика экспертизы подразумевает строгую последовательность этапов, каждый из которых логически вытекает из предыдущего. Предлагаемая ниже схема апробирована на десятках объектов и показала свою эффективность как для бетонных, так и для грунтовых сооружений.

Шаг 1. Подготовительный этап: сбор и ретроспективный анализ всей доступной документации — проектной, рабочей, исполнительной, журналов эксплуатации, актов предыдущих обследований, данных гидрометрических наблюдений. На этом этапе эксперт выявляет «белые пятна» — периоды, когда мониторинг не велся, аварийные ситуации в прошлом, отклонения от проектных параметров.

Шаг 2. Натурное визуальное обследование: маршрутный обход всей акватории и контура сооружения с фотофиксацией (геопривязкой снимков), описанием всех видимых дефектов — трещин, сколов, выветриваний, увлажнений, растительности на теле плотины, следов фильтрации в нижнем бьефе. Используются бинокли, дроны, люльки для доступа к труднодоступным участкам.

Шаг 3. Инструментальные геодезические измерения: определение фактических геометрических параметров — высоты гребня, ширины, заложения откосов, отметок осадочных марок. Сравнение с проектными величинами позволяет выявить деформации (просадки, смещения, крены).

Шаг 4. Комплекс геофизических исследований: неразрушающие методы — сейсмотомография, георадиолокация, инфракрасная термография, ультразвуковой контроль — для выявления внутренних дефектов, зон разуплотнения, скрытой фильтрации.

Шаг 5. Отбор образцов и лабораторные испытания: керны бетона, монолиты грунта, пробы воды из дренажа — исследуются на прочность, водонепроницаемость, химический состав, гранулометрию.

Шаг 6. Камеральная обработка и поверочные расчеты: создание математической модели (МКЭ) и расчет напряженно-деформированного состояния, фильтрации, устойчивости откосов для нормативных и экстремальных нагрузок.

Шаг 7. Синтез и оформление заключения: формулирование выводов о текущем уровне безопасности, прогнозирование остаточного ресурса, выработка технических решений по ремонту или режиму эксплуатации.

Только строгое соблюдение этой последовательности гарантирует достоверность экспертных выводов. 🔬

Раздел 5: Инструментальный арсенал современного эксперта — от уровнемеров до томографов

Техническое оснащение экспертной организации напрямую определяет качество и глубину исследования. В распоряжении профессиональной команды должны находиться приборы различных классов:

• Геодезическое оборудование:электронные тахеометры, нивелиры с микрометренной наводкой, GNSS-приемники для высокоточного позиционирования.
  • Геофизические приборы: георадары с антеннами разных частот (от 100 до 900 МГц) для зондирования на глубину до 30 м; сейсмостанции для определения упругих характеристик грунтов; тепловизоры с температурной чувствительностью до 0,05°C для обнаружения фильтрационных аномалий.
  • Ультразвуковые томографы: многонакальные системы для трехмерной визуализации структуры бетона, выявления пустот и трещин размером менее 1 мм.
  • Лабораторное оборудование: прессы для испытаний на сжатие до 5000 кН, приборы трехосного сжатия для грунтов, капилляры для фильтрационных испытаний, спектрометры для химического анализа.

Важно понимать, что каждый прибор дает лишь фрагментарную информацию, и только комплексное их использование, при котором данные взаимно верифицируются, позволяет получить объективную картину. Так, например, георадиолокационный разрез, показывающий зону повышенного влагосодержания, должен быть подтвержден либо термографией, либо пьезометрическими замерами. 📡

Раздел 6: Фильтрационные процессы — математическое моделирование и полевые измерения

Фильтрация — ключевой процесс, определяющий долговечность грунтовых плотин и дамб. Ее количественная оценка базируется на законе Дарси, но в реальных неоднородных средах это уравнение решается численно с учетом анизотропии, переменной пористости и наличия трещин. Современные программные комплексы (например, PLAXIS Seep, FEFLOW, MODFLOW) позволяют строить двух- и трехмерные фильтрационные модели, на которых эксперт может промоделировать изменение напоров при подъеме уровня воды до форсированного уровня (ФПУ). 🌊

Однако модель — это лишь инструмент, и ее адекватность проверяется по данным натурных пьезометрических наблюдений. В теле плотины должны быть установлены пьезометры (открытые или автоматизированные), которые регулярно фиксируют напоры. Анализ их показаний в статике и динамике позволяет:

• Определить реальный градиент напора и сравнить с критическим для данного грунта.
  • Выявить участки с аномальным напором, где фильтрация идет по непроектным путям.
  • Оценить эффективность дренажных устройств.

Если в процессе экспертизы плотин, дамб и иных гидротехнических сооружений выявляется, что фильтрационные напоры превышают расчетные, это является основанием для выработки рекомендаций по усилению противофильтрационных мероприятий (цементация, устройство дополнительной завесы или разгрузочного дренажа). 🧪

Раздел 7: Кейс №1 — Комплексное обследование грунтовой плотины на предмет суффозионной неустойчивости

Обратимся к практическому примеру, иллюстрирующему ценность комплексного подхода. 📍 Объект — грунтовая плотина II класса высотой 25 м, эксплуатируемая в течение 35 лет. В течение последних двух лет в актах эксплуатации фиксировались периодические выносы мелких частиц грунта (суффозия) из дренажной канавы. При этом визуально на теле плотины серьезных повреждений не наблюдалось.

Было инициировано внеплановое обследование. Эксперты на первом этапе выполнили георадиолокационное профилирование гребня и верхового откоса, которое выявило несколько зон пониженного электрического сопротивления, интерпретируемых как участки повышенной влажности. Затем были проведены сейсмоакустические измерения, показавшие снижение скорости упругих волн в тех же зонах — признак разуплотнения грунта.

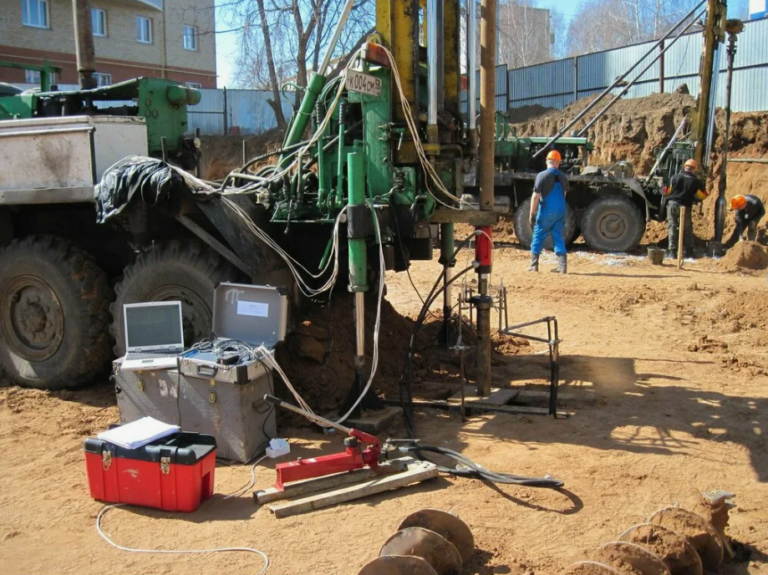

Для верификации этих аномалий были пробурены три скважины с отбором ненарушенных образцов. Лабораторные испытания показали, что в зонах аномалий поровое пространство было частично заполнено выносимым мелкоземом, а крупные фракции образовали каркас. Это классический признак начинающейся контактной суффозии.

Поверочный расчет фильтрационной прочности, выполненный с учетом фактической гранулометрии, показал, что при достижении ФПУ градиенты напора в этих зонах превышают допустимые на 15-20%. На основании этих данных эксперты разработали программу инъекционной цементации этих зон и установку дополнительных пьезометров для постоянного мониторинга. Работы были выполнены без сброса водохранилища, а повторная экспертиза через год подтвердила полную стабилизацию фильтрационного режима. Плотина была спасена от прогрессирующего разрушения, а затраты на ремонт составили менее 5% от стоимости демонтажа и строительства новой. 💪

Раздел 8: Экспертиза бетонных конструкций — алгоритм оценки коррозионного состояния арматуры

Бетонные плотины, особенно эксплуатируемые в агрессивных средах (например, в районах с минерализованными водами), подвержены электрохимической коррозии арматуры, которая часто является скрытой и не проявляется внешне до момента растрескивания защитного слоя. Экспертиза таких объектов требует специального методического подхода. ⚡

Стандартный алгоритм включает:

1. Измерение потенциалов коррозии полуячейковым методом (по ГОСТ 34057-2017) — построение карты потенциалов на поверхности бетона, позволяющей выделить анодные и катодные участки. Зоны с потенциалом более отрицательным, чем -350 мВ (относительно медно-сульфатного электрода), считаются активными коррозионно-опасными.
2. Определение глубины карбонизации с помощью фенолфталеина — срез свежего бетона обрабатывается индикатором, и по неокрашенной глубине судят о проникновении углекислоты. Если фронт карбонизации достиг арматуры, защитные свойства бетона утрачены.
3. Электрохимическое сопротивление бетона — чем выше сопротивление, тем ниже скорость коррозии. Измеряется с помощью четырехэлектродной установки.
4. Анализ содержания хлоридов в кернах — хлориды являются наиболее агрессивными депассиваторами. Их концентрация более 0,4% от массы цемента считается критической.

Если хотя бы два из этих показателей превышают критические значения, эксперт должен поставить диагноз «активная коррозия» и рекомендовать защитные мероприятия — катодную защиту, перепрофилировку или восстановительный ремонт. Важно подчеркнуть, что без таких исследований экспертиза плотин, дамб и иных гидротехнических сооружений будет неполной, и потенциальная опасность сохранится. 🧱

Раздел 9: Кейс №2 — Катастрофические последствия формального подхода (анализ аварии на ТЭЦ-1 в г. Усть-Илимск)

История знает немало печальных примеров того, как поверхностная экспертиза приводила к трагедиям. 📍 Рассмотрим случай на ТЭЦ-1 города Усть-Илимск, где в 2022 году произошло обрушение подпорной стенки золоотвала, что привело к размыву тела дамбы и выходу жидких отходов на прилегающую территорию. Предшествующая экспертиза, проведенная местной организацией, ограничилась визуальным осмотром и поверхностными замерами, не включив в себя георадиолокацию и анализ фильтрационной прочности. ⚠️

В результате были пропущены признаки начавшейся суффозии в основании стенки, вызванной подъемом уровня грунтовых вод из-за многолетней эксплуатации отстойника. После проливных дождей гидродинамическое давление резко возросло, произошел выпор грунта, и стенка потеряла устойчивость. Ущерб составил более 300 млн рублей, а восстановительные работы заняли более года.

Этот кейс — яркая демонстрация того, что экономия на полноте экспертизы в конечном итоге приводит к гораздо большим финансовым потерям. Если бы в состав экспертных работ была включена георадиолокация и пьезометрический мониторинг, разрушение было бы предотвращено своевременной разгрузкой или укреплением. Поэтому при выборе исполнителя экспертизы плотин, дамб и иных гидротехнических сооружений категорически нельзя ориентироваться только на цену — на первом месте должна стоять полнота методики и квалификация специалистов. 🆘

Раздел 10: Роль беспилотных авиационных систем (БАС) в экспертном обследовании

Технологический прогресс предоставил в руки экспертов мощнейший инструмент — беспилотные летательные аппараты (БПЛА), которые за последние пять лет стали неотъемлемой частью полевого обследования. 🛸 Их применение дает несколько ключевых преимуществ:

• Доступность труднодоступных зон:БПЛА позволяют осмотреть верховой откос, водосливные поверхности, затворы и пазовые части без использования дорогостоящих лесов или люлек, что существенно сокращает сроки и повышает безопасность работ.
  • Высокоточная фотограмметрия: Серия перекрывающихся снимков, обработанная в специализированном ПО (Agisoft Metashape, Pix4D), позволяет построить цифровую модель рельефа (ЦМР) с точностью до нескольких сантиметров и выявить микропросадки гребня или деформации откосов, невидимые при наземной съемке.
  • Термографическая съемка: Тепловизоры, установленные на БПЛА, позволяют в короткое время охватить большую площадь и составить температурные карты, по которым легко идентифицируются зоны фильтрации (холодные участки) и нарушения теплоизоляции.
  • Мультиспектральная съемка: Помогает выявлять участки с измененной растительностью (например, угнетенной из-за подтопления), что служит косвенным признаком скрытых утечек.

Использование БПЛА особенно ценно для протяженных дамб обвалования, где наземный осмотр километровых участков крайне трудоемок. Однако важно помнить, что данные БПЛА всегда должны верифицироваться наземными методами — это аксиома качественной экспертизы. 📸

Раздел 11: Сейсмическая опасность и методы ее учета в экспертных заключениях

Для регионов, расположенных в сейсмических зонах (Кавказ, Саяны, Дальний Восток, Крым), оценка сейсмостойкости ГТС является критическим разделом экспертизы. Сейсмическое воздействие — это не просто дополнительная инерционная нагрузка, это целый комплекс явлений: ликвация (разжижение) водонасыщенных грунтов, образование трещин в теле плотины, снижение несущей способности оснований, отказы запорно-регулирующей арматуры. 🌋

Методика оценки сейсмостойкости включает:

• Определение расчетной сейсмичности площадки по картам ОСР-2016 (Общего сейсмического районирования) с уточнением по данным инженерно-сейсмологических изысканий.
  • Выполнение динамических расчетов с использованием спектрального метода, где ускорения грунта задаются в виде спектров реакции, либо прямых акселерограмм реальных землетрясений.
  • Оценку устойчивости откосов и бортов водохранилища на оползневую опасность при сейсмическом импульсе.
  • Проверку конструктивной целостности бетонных элементов — особенно деформационных швов, которые при землетрясении могут раскрыться или сместиться.

Важной особенностью является то, что старые плотины, спроектированные по нормам 1960-70-х годов (СНиП II-А.12-69), имеют запас прочности, но этот запас может быть исчерпан накопленными повреждениями. Эксперт обязан не просто констатировать соответствие нормам, но дать прогноз поведения сооружения при сильном землетрясении (например, интенсивностью 8-9 баллов) и рекомендовать, если необходимо, мероприятия по усилению (анкеровка, устройство сейсмоизоляции, уширение гребня). 🏗️

Раздел 12: Эколого-гидрологическая компонента экспертизы — оценка воздействия на водные экосистемы

Современная экспертиза ГТС немыслима без анализа экологических последствий эксплуатации. Водохранилища изменяют термический и гидрохимический режим рек, аккумулируют тяжелые металлы и биогенные элементы, создают барьеры для миграции рыб. 🌿 В рамках экспертизы необходимо оценить:

• Соответствие фактических экологических попусков проектным значениям — особенно критично для нерестовых периодов.
  • Состояние рыбоходных и рыбозащитных сооружений (если они есть) — их эффективность и заиленность.
  • Влияние сработки уровня на прибрежные экосистемы, особенно в зонах мелководий, являющихся нерестилищами.
  • Качество воды в водохранилище и нижнем бьефе по гидрохимическим и микробиологическим показателям.

Если экспертиза выявляет существенные нарушения экологического режима, в заключение включаются рекомендации по оптимизации режима работы ГТС, например, изменение графиков пропуска паводков для имитации естественного гидрографа. Это позволяет эксплуатирующей организации избежать судебных исков от природоохранных прокуратур и компенсировать ущерб рыбным ресурсам. 🐟

Раздел 13: Методика оценки остаточного ресурса и продления срока службы ГТС

Одна из наиболее востребованных задач экспертизы — определение остаточного ресурса сооружения, которое уже исчерпало свой проектный срок службы (обычно 40-50 лет). Эта задача решается методами теории надежности и вероятностного анализа. 📈

В основе лежит модель «накопления повреждений», где учитывается несколько параллельных процессов деградации:

• Физический износ материалов— снижение прочности бетона, коррозия арматуры, разуплотнение грунтов.
  • Усталостные явления — накопление микротрещин под действием циклических нагрузок (сезонные колебания уровня, температурные циклы).
  • Биоповреждения — воздействие микроорганизмов, корней растений.

Эксперт строит вероятностную кривую дожития сооружения, используя данные мониторинга за весь период эксплуатации и результаты лабораторных испытаний. Для этого применяются статистические методы (регрессионный анализ, метод максимального правдоподобия) и методы Монте-Карло для моделирования случайных процессов.

Результатом такого анализа является конкретный прогнозируемый срок, на который может быть продлен жизненный цикл сооружения при условии выполнения определенных ремонтных мероприятий. Этот прогноз — основа для инвестиционных решений: строить новую плотину или реконструировать старую. Как показывает практика, в 80% случаев качественный ремонт на основе данных экспертизы оказывается экономически оправданнее. 💰

Раздел 14: Кейс №3 — Экспертиза для судебного разбирательства о качестве строительных работ

Рассмотрим пример, где экспертиза плотин, дамб и иных гидротехнических сооружений выступила в роли ключевого доказательства в арбитражном суде. 📍 Региональная администрация заключила контракт на строительство дамбы обвалования для защиты прибрежного поселка. Подрядчик завершил работы, однако уже через год после сдачи дамбы в эксплуатацию на откосах появились множественные трещины и осадки гребня.

Администрация обратилась к независимым экспертам для установления причин деформаций. Была проведена комплексная экспертиза:

• Геодезическая съемка показала неравномерную осадку гребня с разницей до 30 см на участке 100 м.
  • Георадиолокация выявила, что в теле дамбы отсутствуют проектные противофильтрационные экраны — вместо глинистого замка был использован местный суглинок без проверки его водонепроницаемости.
  • Отбор монолитов показал, что коэффициент уплотнения грунта на 20% ниже проектного.

Экспертное заключение однозначно указало на несоответствие выполненных работ проекту и строительным нормам. Подрядчик пытался оспорить выводы, но суд принял заключение эксперта как достоверное доказательство, так как оно было выполнено по строгой научной методике, с фотофиксацией и численным моделированием. В результате контракт был расторгнут, а подрядчик обязали выплатить неустойку и затраты на устранение дефектов. Этот случай подчеркивает: качественная экспертиза — это не только технический инструмент, но и мощное правовое оружие. ⚖️

Раздел 15: Экспертиза водосливных фронтов и гидромеханического оборудования

Отдельным и крайне ответственным направлением является экспертиза водосливных сооружений — поверхностных водосливов, глубинных водоспусков, туннельных водосбросов, а также их затворов и механизмов подъема. Эти элементы работают в экстремальных режимах во время паводков, и их отказ может привести к переполнению водохранилища и катастрофе. 💦

Основные аспекты экспертизы водосливного фронта:

• Гидравлические расчеты пропускной способности— проверяется, способен ли водослив пропустить расчетный паводок 0,1% обеспеченности без перелива через гребень плотины.
  • Состояние водобойного колодца и рисбермы — оцениваются размывы, выбоины, трещины в бетоне гасителей энергии, возникшие под действием высокоскоростных потоков.
  • Кавитационная стойкость — проверка облицовки водосливных поверхностей, особенно на участках с отрицательными давлениями (где возможна кавитация).
  • Затворы и их приводы — осмотр на предмет коррозии, деформаций, неисправностей гидропривода, проверка плавности хода и герметичности.

Квалифицированная экспертиза водосливного фронта требует привлечения гидравликов-специалистов по открытым потокам, так как визуальных признаков часто недостаточно — необходимо расчетное моделирование. В итоговом заключении даются рекомендации по ремонту или замене оборудования, часто сроками, приуроченными к межпаводковому периоду. 🚧

Раздел 16: Особенности экспертизы в условиях вечной мерзлоты и сурового климата

Для северных регионов России, где ГТС возводятся на многолетнемерзлых грунтах, добавляются специфические риски, связанные с термокарстом, пучением и изменением температурного режима оснований. ❄️ Экспертиза таких объектов требует учета теплофизических процессов.

Ключевые методические приемы:

• Термометрическое профилирование— измерение температур по глубине основания и в теле плотины для выявления таликов (зон оттаивания) и оценки их динамики.
  • Анализ осадок на фоне сезонного оттаивания верхнего слоя — часто осадки на мерзлых грунтах имеют циклический характер и не связаны с потерей несущей способности.
  • Оценка состояния термостабилизирующих систем (жидкостные и газовые термосифоны), которые поддерживают мерзлоту — их работоспособность критична.

Также для таких объектов крайне важно оценивать фильтрацию с учетом фазовых переходов вода-лед, так как фильтрационная проницаемость резко меняется при промерзании. Ошибки в таких оценках могут привести к прорывам при весеннем паводке, когда оттаявший грунт теряет прочность. Специализированная экспертиза плотин, дамб и иных гидротехнических сооружений в криолитозоне требует особой квалификации, которой обладают далеко не все экспертные организации. 🧊

Раздел 17: Системы мониторинга и автоматизация — интеграция в экспертную деятельность

Традиционная дискретная экспертиза (один раз в 3-5 лет) все больше дополняется непрерывным автоматизированным мониторингом, особенно на объектах I и II классов. Современные системы включают:

• Автоматические пьезометры с телеметрией, передающие данные напоров в реальном времени.
  • Инклинометры для измерения горизонтальных смещений тела плотины.
  • Тензодатчики для контроля напряжений в арматуре бетонных плотин.
  • Уровнемеры и датчики температуры воды.
  • Спутниковые системы (GNSS) для контроля осадок с точностью до миллиметров.

Эксперт, проводящий обследование, обязан запросить архивы этих данных за весь период эксплуатации системы. Анализ временных рядов позволяет выявить тренды: плавное увеличение фильтрационного расхода или нарастание осадок может быть признаком начала деградации. В заключении эксперта рекомендуется не только анализировать эти тренды, но и оценивать полноту самой системы мониторинга, предлагая при необходимости установку дополнительных датчиков в наиболее критических зонах, выявленных в ходе экспертизы. 📊

Раздел 18: Требования к документальному оформлению экспертного заключения

Экспертное заключение — это не просто отчет, а юридически значимый документ, который должен удовлетворять строгим требованиям к структуре и содержанию, чтобы быть принятым надзорными органами и судами. 📄 Типовая структура заключения по экспертизе плотин, дамб и иных гидротехнических сооружений включает:

Вводную часть: основание для проведения, нормативные акты, состав комиссии, перечень использованного оборудования и методов.

Аналитический раздел: описание объекта, историческая справка, данные предыдущих обследований, результаты всех видов полевых и лабораторных работ с таблицами, графиками, схемами и фотографиями.

Расчетный раздел: представление численных моделей, результаты поверочных расчетов прочности, устойчивости, фильтрации, сейсмостойкости.

Раздел выявленных дефектов: систематизированное описание всех дефектов с их классификацией по степени опасности (критические, значительные, малозначительные) и указанием причин возникновения.

Раздел прогноза: оценка остаточного ресурса, прогноз изменения состояния при заданных условиях эксплуатации.

Рекомендательный раздел: конкретные мероприятия по устранению дефектов, их очередность, ориентировочные сроки и приоритетность.

Заключительная часть: выводы о соответствии (или несоответствии) объекта требованиям безопасности, классификация уровня риска.

Такая структура обеспечивает прозрачность и аргументированность каждого вывода, что крайне важно для доверия заказчика и регулятора. ✍️

Раздел 19: Финансово-экономические аспекты — инвестиции в экспертизу как снижение рисков

Многие собственники и эксплуатанты ГТС склонны относиться к экспертизе как к досадной обязательной статье расходов, стараясь минимизировать затраты. Однако глубокий экономический анализ показывает принципиально иную картину. 📉

Рассмотрим упрощенную модель: средняя стоимость комплексной экспертизы для ГТС III класса составляет примерно 1-2% от стоимости объекта. При этом стоимость восстановительного ремонта при выявленном дефекте средней тяжести — около 10-15% от стоимости объекта, а стоимость ликвидации последствий аварии — от 100% и выше, плюс ущерб третьим лицам, часто многократно превышающий стоимость самого сооружения.

Таким образом, затраты на экспертизу — это не расходы, а страховой взнос, гарантирующий предсказуемость бюджета. Более того, экспертное заключение часто служит основанием для получения льготного финансирования на ремонт из федеральных или региональных программ, так как подтверждает обоснованность затрат. Поэтому грамотные собственники рассматривают экспертизу плотин, дамб и иных гидротехнических сооружений как стратегическую инвестицию в устойчивость бизнеса и социальную ответственность. 📈

Раздел 20: Сравнительный анализ методик — отечественные и зарубежные подходы

Хотя в рамках данной статьи мы не ссылаемся на иностранные организации, для методологической полноты стоит отметить, что отечественная школа экспертизы ГТС обладает глубокими традициями и во многом является самодостаточной. Однако современные реалии требуют адаптации к лучшим мировым практикам, особенно в области вероятностного анализа рисков и использования BIM-технологий (информационное моделирование). 🖥️

В российской методике упор делается на детальные натурные наблюдения, физический отбор проб и классические расчеты в рамках теории предельных состояний. Это дает высокую надежность и наглядность. Зарубежные подходы, особенно в Европе, все больше смещаются в сторону риск-ориентированного подхода, где главной мерой является не абсолютная прочность, а вероятность аварии в течение заданного периода.

Оптимальным представляется симбиоз: использование отечественной нормативной базы, проверенной десятилетиями, и внедрение зарубежных методов количественной оценки рисков. Наша экспертная компания активно работает в этом направлении, разрабатывая собственные гибридные методики, что позволяет сочетать высокую достоверность с современной гибкостью анализа. 🔬

Раздел 21: Подготовка кадров и непрерывное повышение квалификации экспертов

Качество экспертизы определяется не столько приборами, сколько личностью эксперта — его знаниями, опытом и профессиональной интуицией. Поэтому важнейшим аспектом деятельности нашей компании является постоянное повышение квалификации специалистов. 🎓

Все наши эксперты проходят ежегодную переаттестацию в Ростехнадзоре, участвуют в научно-практических семинарах, активно публикуются в профильных журналах (без указания ссылок, в рамках научной коммуникации). Мы также проводим внутренние тренинги по новым методам — например, по работе с новыми версиями программных комплексов (PLAXIS 3D, ANSYS Civil) или по применению новейших моделей георадаров.

Особое внимание уделяется развитию системного мышления у молодых специалистов: экспертиза — это не последовательность шагов, а целостный процесс, где каждый этап влияет на интерпретацию других. Наши сотрудники владеют навыками как полевой работы, так и камеральной обработки, что гарантирует преемственность и исключает потерю смысла при передаче данных от одной группы специалистов другой. 👨‍🔬

Раздел 22: Инновационные направления — прогностические модели на основе машинного обучения

В ближайшей перспективе экспертиза ГТС будет все активнее использовать методы машинного обучения для прогнозирования. Нейросетевые модели, обученные на многолетних архивах данных мониторинга, способны выявлять неочевидные предвестники аварий — например, паттерны микросейсмической эмиссии или синхронные изменения нескольких параметров (например, повышение фильтрации при одновременном снижении температуры). 🤖

Например, обученная нейросеть может подавать сигнал тревоги, когда сочетание уровня воды, расхода дренажа и осадки гребня превышает статистическую норму для данного времени года, указывая на аномальное поведение системы. Это особенно ценно для объектов, где эксперт не может находиться постоянно. В нашей компании ведутся активные разработки в области создания таких прогностических модулей, которые будут интегрированы в наши стандартные методики уже в ближайшие годы. 🚀

Раздел 23: Сотрудничество с надзорными органами — как правильно выстроить коммуникацию

Важным аспектом экспертной деятельности является взаимодействие с Ростехнадзором и другими контролирующими структурами. Наше экспертное заключение должно быть составлено так, чтобы его выводы были однозначны и не вызывали дополнительных вопросов. 🏛️

Мы придерживаемся следующих принципов:
• Прозрачность всех этапов — заказчик и надзорный орган могут запросить любые промежуточные данные (журналы, протоколы, акты), и они будут предоставлены.
• Четкость формулировок — избегаем двусмысленных выражений, все выводы аргументированы цифрами и ссылками на нормы.
• Готовность к диалогу — наши эксперты всегда готовы лично выступить на совещаниях или в суде, чтобы разъяснить свою позицию.

Такой подход создает доверие и ускоряет процесс согласования деклараций и разрешительной документации, что выгодно заказчику. Мы выступаем не как антагонист надзора, а как профессиональный посредник, помогающий найти оптимальный путь к обеспечению безопасности в рамках законодательства. 🤝

Раздел 24: Интерактивный формат — экспертиза как диалог с заказчиком

Мы убеждены, что наиболее эффективная экспертиза — это не монолог эксперта, а совместный поиск решений с заказчиком. Поэтому на всех этапах работы мы поддерживаем открытую коммуникацию: от первичного обсуждения целей до представления предварительных результатов и обсуждения вариантов ремонтов. 💬

Это позволяет:

• Учесть специфику эксплуатации (например, невозможность длительной остановки гидроузла).
  • Выработать бюджетные решения, оптимальные для конкретной ситуации.
  • Повысить доверие и понимание результатов, что облегчает принятие управленческих решений.

В итоге заказчик получает не просто толстый отчет, а понятную дорожную карту действий, где четко указано, что делать, почему, в какой последовательности и с какими затратами. Такой подход сделал нашу компанию надежным партнером для многих предприятий и администраций. 🌟
